浏览数量： 0 作者： 圣原小如 发布时间： 2026-05-28 来源： 由AI辅助生成

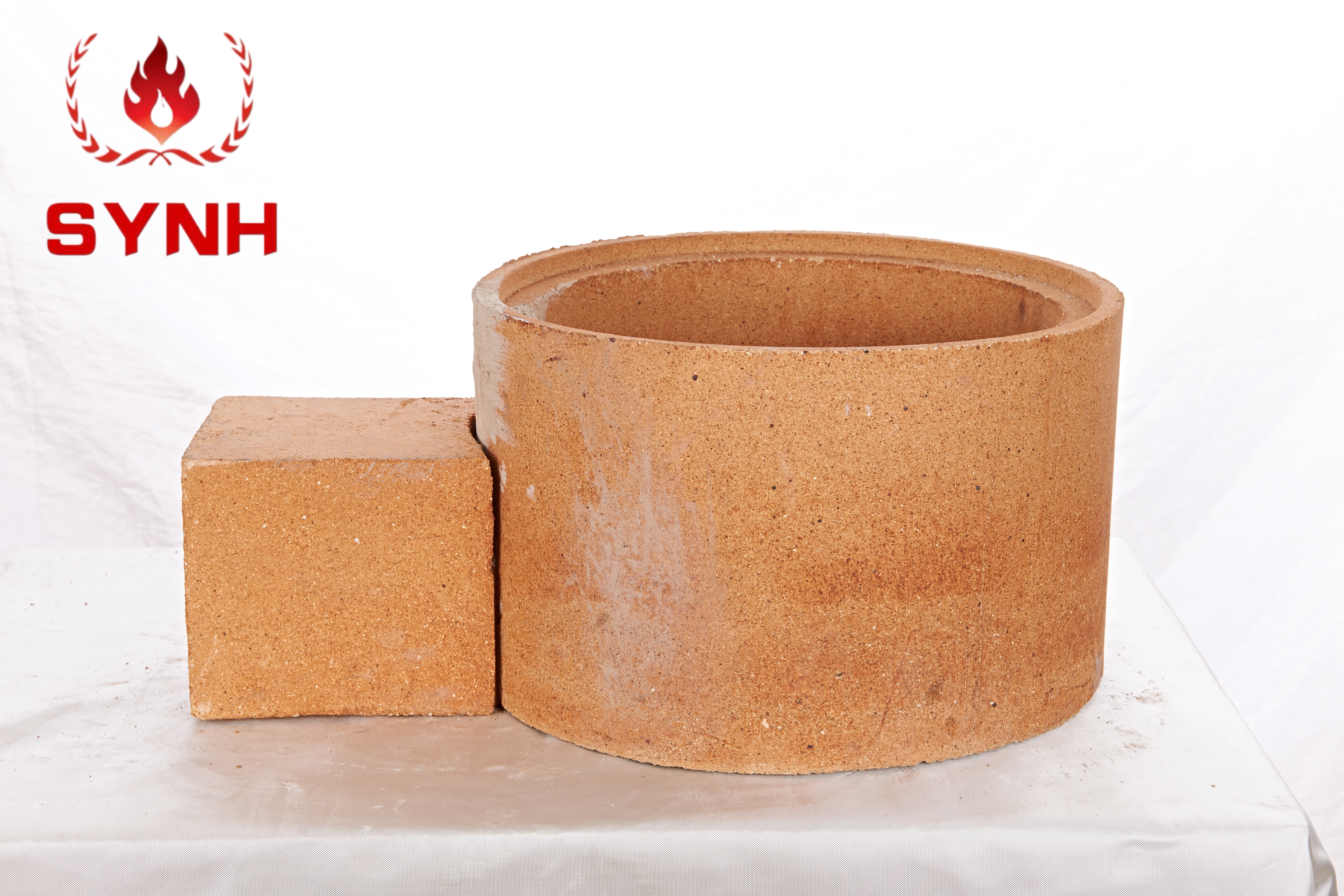

在高温窑炉行业干了十多年了，我观察到一件事：很多采购和技术人员在挑选一体炉膛砖时，最习惯问的一句话就是——“三氧化二铝（Al₂O₃）含量多少？”
68%、75%、80%……数字越高，似乎心里越踏实。
但说实话，只看Al₂O₃含量选砖，就像买汽车只看发动机排量。排量大不一定跑得稳，含量高不一定耐用。今天我们就聊一聊，2026年选一体炉膛砖，除了可以看成分报告，还应该看哪几个更关键的指标。

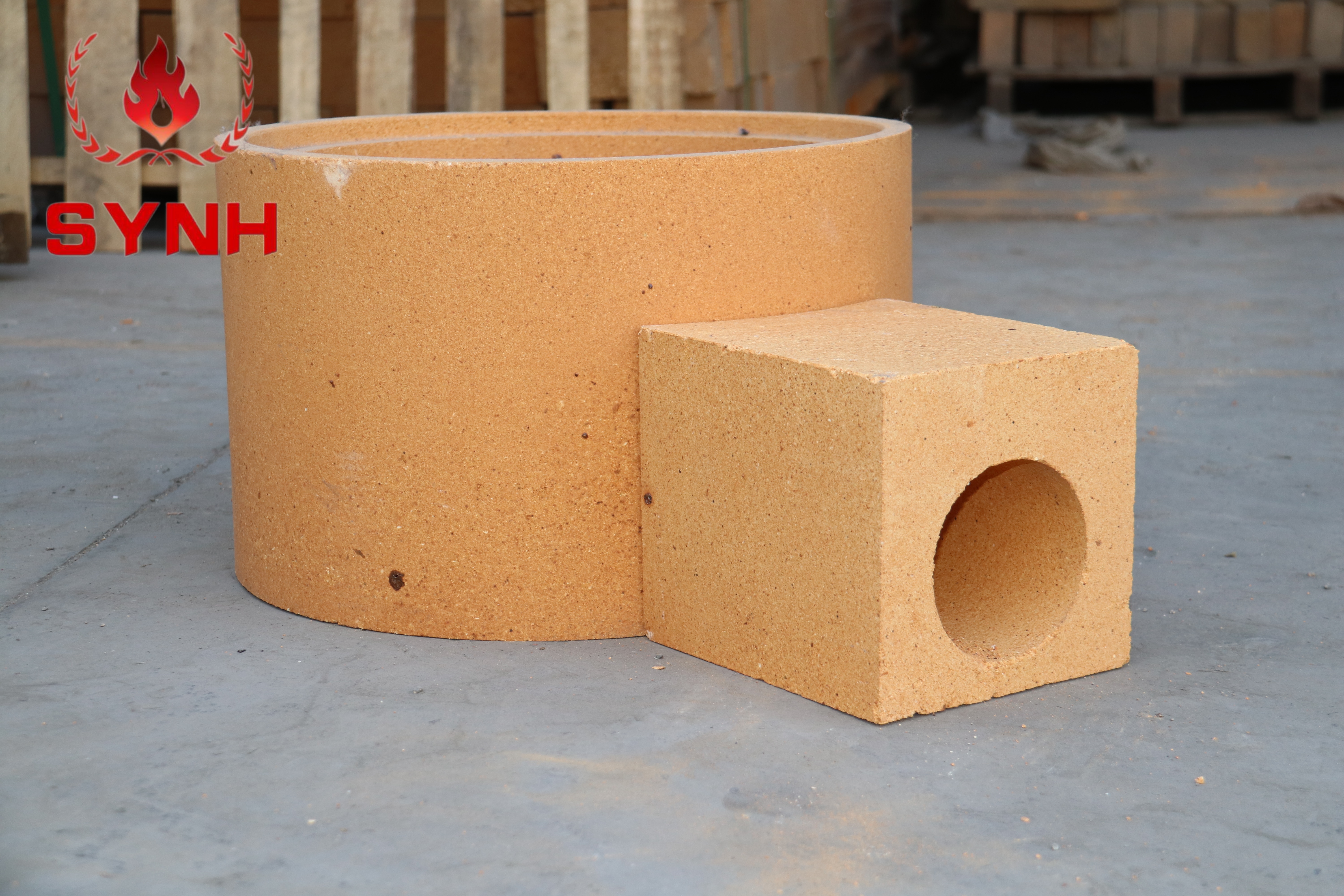

氧化铝（Al₂O₃）含量确实很重要。它直接影响耐火材料的荷重软化温度和抗腐蚀能力。含量越高，理论上耐高温性能越好。
但问题在于：炉膛砖的失效，绝大多数不是“被烧化了”，而是“剥落了”或“热震裂开了”。
举例来说，有些高铝砖的Al₂O₃含量超过80%，但抗热震稳定性很差。窑炉一停一开，温差达几百摄氏度，砖体内部应力来不及释放，直接就裂开了。一块砖开裂，周围的砖跟着松动，然后开始一块块掉渣。
反过来，有些砖Al₂O₃含量只有65%左右，但因为加入了适量的增韧相，并优化了颗粒级配，反而在频繁启停的窑炉上运行了两年多都没出问题。
所以，Al₂O₃含量是参考，但不一定是选材的标准。
我们结合2025-2026年多个现场项目的反馈，整理了一套选型对照表。您可以把这五个维度当成“打分卡”，逐一核对你手上的样品或供应商报告。

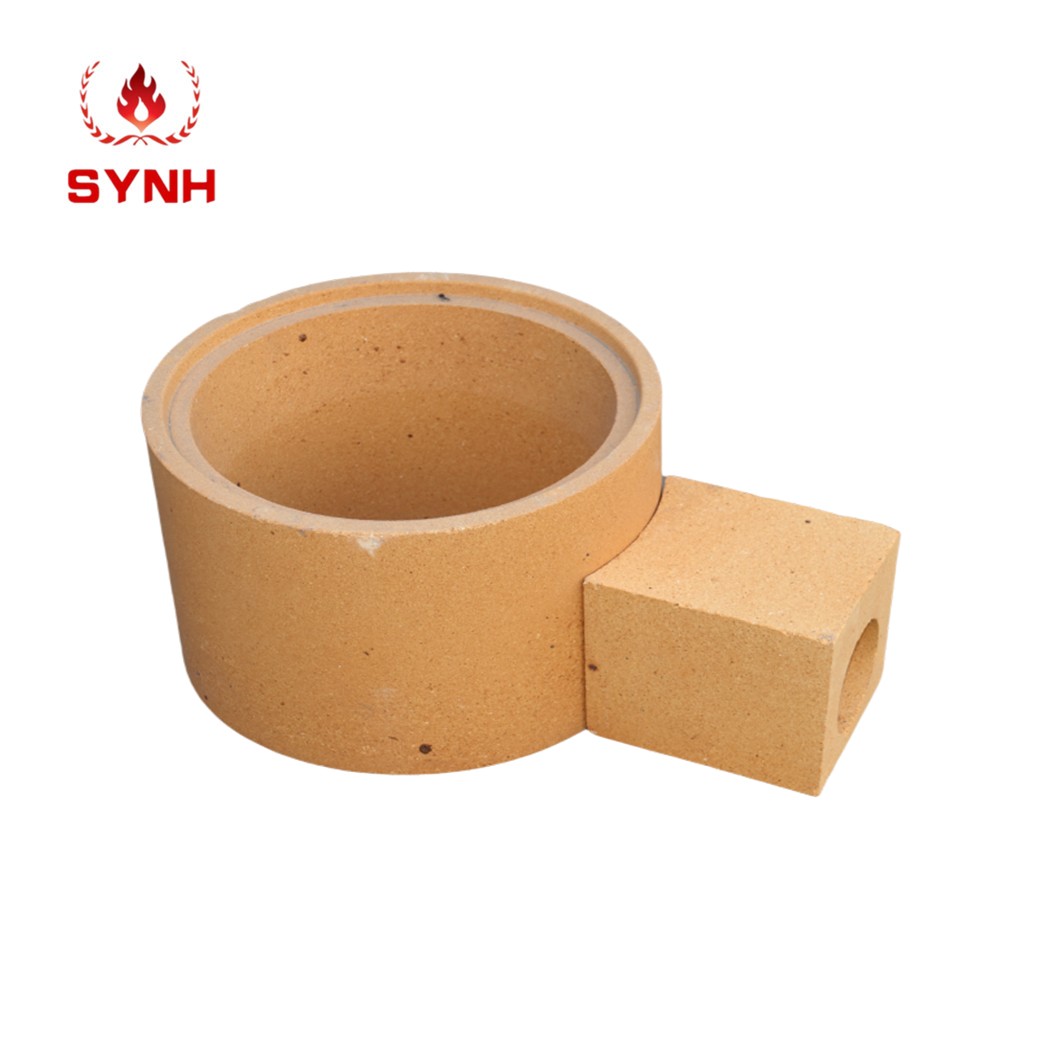

指标1：体积密度（g/cm³）
为什么看这个： 体积密度反映砖体的致密程度。密度越高，气孔率越低，抗渣侵蚀和抗渗透能力越强。
怎么判断： 同样牌号的一体炉膛砖，体积密度相差0.1-0.2g/cm³，使用寿命可能差30%。要求供应商提供实测值，而不是“典型值”。
参考范围： 普通区域2.6-2.8，高温带或侵蚀严重区域建议≥2.9。
指标 2：显气孔率（%）
参考意义：气孔是熔渣渗透的通道。若显气孔率过高，窑炉运行过程中产生的酸碱物质会经由气孔渗入砖体内部，由内而外破坏砖体结构。
判定方法：显气孔率数值越低越好。但需注意，部分厂家单纯为降低气孔率而过量添加细粉料，反而会降低产品的抗热震性能。该指标需要把控好平衡度。
参考范围： 一体成型砖一般控制在15%-18%之间。低于12%要谨慎，可能脆性偏大。

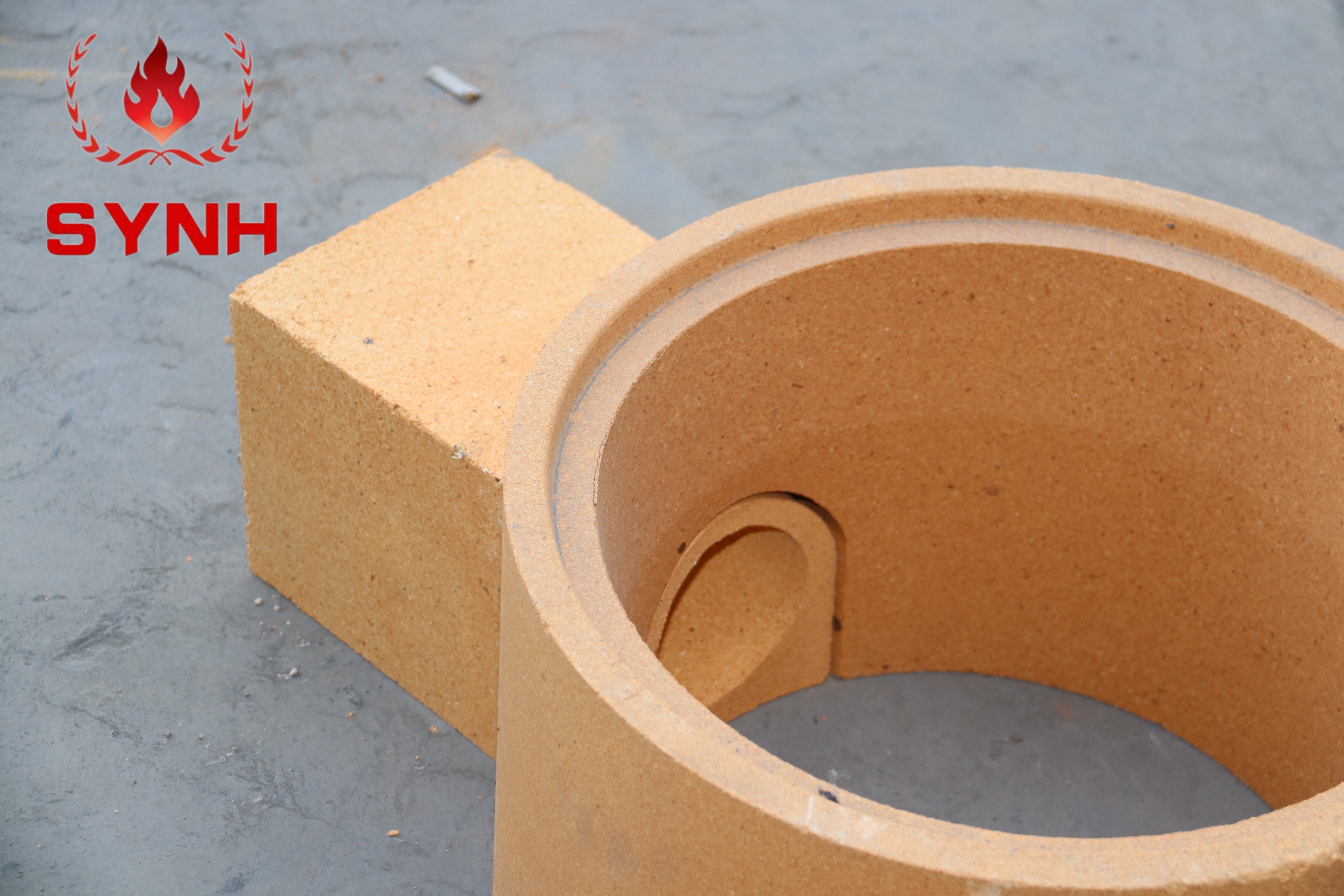

指标3：常温耐压强度（MPa）
为什么看这个： 这是传统选型里被看得最重的指标之一。它反映了砖体承受静压载荷的能力。
怎么判断： 这个值高当然好，但不必盲目追求。因为实际炉膛中，砖主要承受的不是“压”，而是“热应力”和“机械冲击”。耐压强度达标即可，没必要多花30%的预算去买高出50%的数值。
参考范围： 普通窑炉40-60MPa足够；大型回转窑或重载区域建议≥70MPa。
指标4：抗热震稳定性（次数）
为什么看这个： 这是2026年选一体炉膛砖最容易被忽视、但实际最重要的指标之一。 它直接决定了窑炉在频繁启停、温度波动大的工况下，砖能扛多久不裂。
判定方法：向供应商索要 1100℃水冷、空冷循环测试数据，测试次数越多性能越佳。若供应商表示未做过该项测试，或称该指标无关紧要，可直接选择其他合作方。
参考范围：常规工况下，1100℃水冷循环次数需不少于 15 次；频繁启停的窑炉，建议循环次数不低于 25 次。

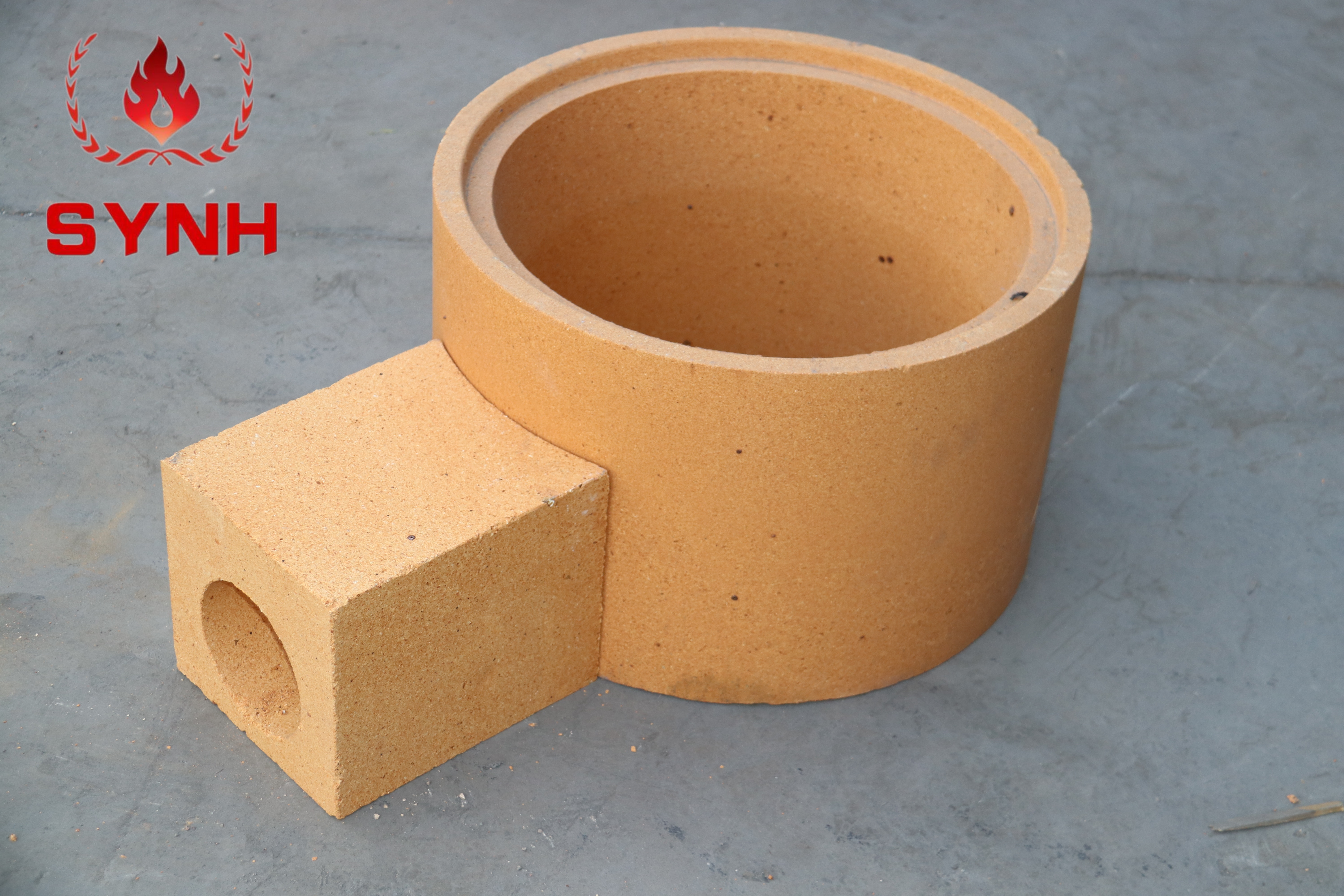

指标5：重烧线变化率（%）
为什么看这个： 这个指标告诉你砖在高温下会不会“缩”或者“胀”。如果膨胀率控制不好，砖缝会被挤开；如果收缩率太大，砖与砖之间出现缝隙，热气流直接冲刷后面的保温层。
怎么判断： 要求实测1500℃×2h烧后的线变化率，正负值越小越稳定。
参考范围： ±0.3%以内算良好，±0.5%以内可接受，超过±0.8%建议慎重。
没有一种砖能通吃所有窑炉。我把常见的三类工况和对应的选型侧重列出来，您可以对号入座。
工况类型 典型炉型 优先指标 次要指标 可以适当放宽的指标
高温强侵蚀型 危废回转窑、有色冶炼炉 显气孔率（低）+ Al₂O₃含量（高） 体积密度 常温耐压强度
频繁启停型 活性石灰窑、间歇式窑炉 抗热震稳定性 重烧线变化率（控制膨胀） Al₂O₃含量（可适当降低）
重载磨损型 大型水泥回转窑过渡带 常温耐压强度 + 体积密度 耐磨性（可要求单独测试） 显气孔率（可适当放宽至18%）
下次和供应商沟通时，别只问“含量多少”。可以试着多问三句话：
“能不能提供这一批次的抗热震实测数据？”
如果对方支支吾吾，说明要么没测过，要么数据不好看。
“同样Al₂O₃含量，你们的砖和其他家比，主要区别在哪？”
看对方是吹原料产地，还是跟你聊颗粒级配、结合剂体系。后者更靠谱。
“有没有类似我们这种工况的运行案例？用了多久？”
要具体的停窑检查记录，不要笼统的“客户反馈挺好”。

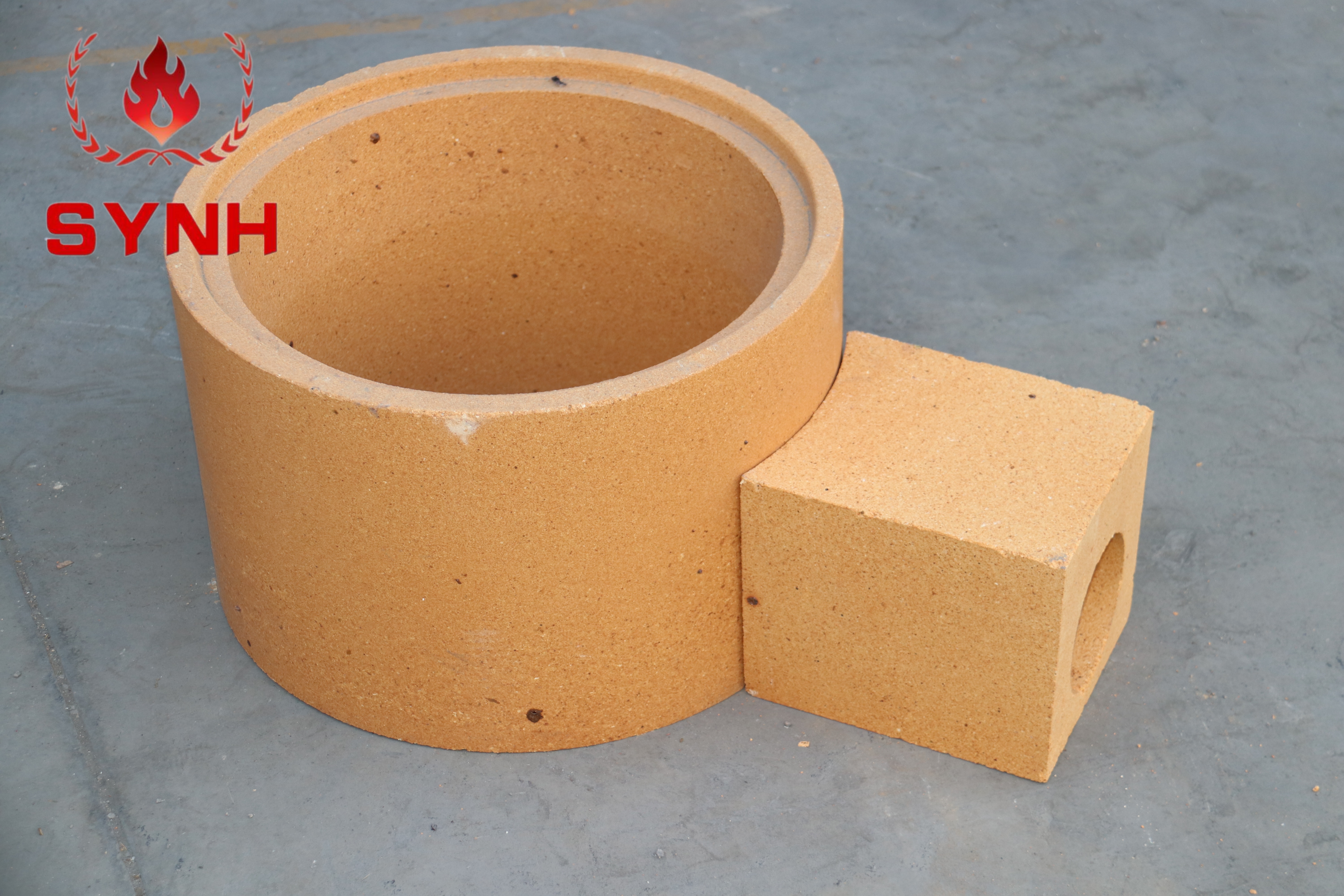

2026年选一体炉膛砖，可以换个思路：
从“看报告选砖”，转向“看工况选砖”。
Al₂O₃含量要看，但不盯着看。多关注抗热震稳定性、体积密度、重烧线变化这几个真正影响现场使用寿命的指标。一份详细的理化指标检测报告，比一百句“我们的砖质量好”都管用。
如果您手头正好有砖样在选型，或者对某个指标不太确定，欢迎关注我们的订阅号，可以后留言，我们的工程师为您选型。
本文由AI辅助生成，圣原耐火材料技术中心审核发布
