浏览数量： 0 作者： 圣原啊湄 发布时间： 2026-05-21 来源： 本文由AI 辅助生成，圣原耐材产品部审核发布
在新型干法水泥生产工艺中，回转窑是核心热工装备，而水泥行业回转窑过渡带位于烧成带与分解带之间，温度区间约为1100℃-1300℃。这一区域不仅承受高温热应力，还面临碱、硫、氯等挥发性组分的化学侵蚀，以及筒体变形带来的机械应力。随着水泥行业协同处置废弃物（如生活垃圾、危废、轮胎等）的普及，过渡带工况愈发苛刻，碱硫侵蚀加剧，传统耐火材料寿命大幅缩短。因此，水泥行业回转窑过渡带的耐火材料选型与匹配，已成为影响窑运转率与综合成本的关键环节。
客户在实际生产中发现，水泥行业回转窑过渡带用耐火材料普遍面临三大核心痛点：
一，碱硫侵蚀导致结构剥落。 废弃物协同处置后，窑气中碱金属氧化物（K₂O、Na₂O）与SO₃浓度显著升高，在水泥行业回转窑过渡带的衬体内部渗透生成低熔点相如钾长石、钠长石，引发砖体热面频繁剥落，严重时可导致“红窑”事故。
二，热震与机械应力复合破坏。 过渡带温度波动频繁（每小时可达30℃-50℃），且处于窑筒体“悬空段”，椭圆度变化大。普通耐火砖难以兼顾抗热震性与抗压强度，易出现环向裂纹甚至掉砖。
三，挂窑皮能力弱，窑皮不稳定。 水泥行业回转窑过渡带不同于烧成带，液相量较少，传统材料挂窑皮慢且不牢固。窑皮反复脱落后，砖体直接暴露于热气流，加速化学侵蚀与磨损，导致局部提前失效，被迫停窑修补。
这三个痛点相互叠加，使得水泥行业回转窑过渡带成为整条回转窑寿命的“短板”，严重制约生产线连续运行周期。
针对上述痛点，圣原耐材推出水泥行业回转窑过渡带专用镁铬砖解决方案，围绕材料配方优化、结构设计与施工配套提供全栈支持。

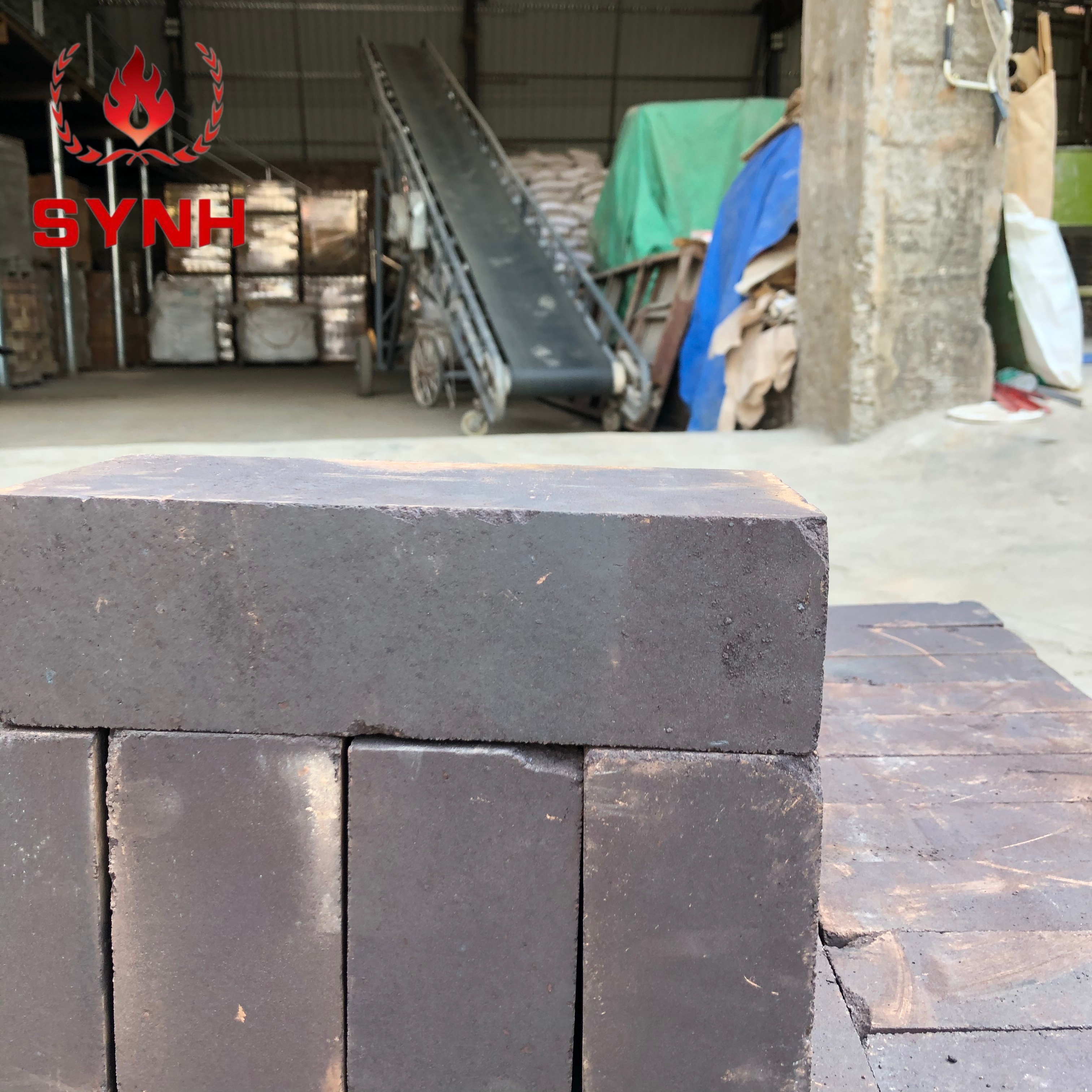

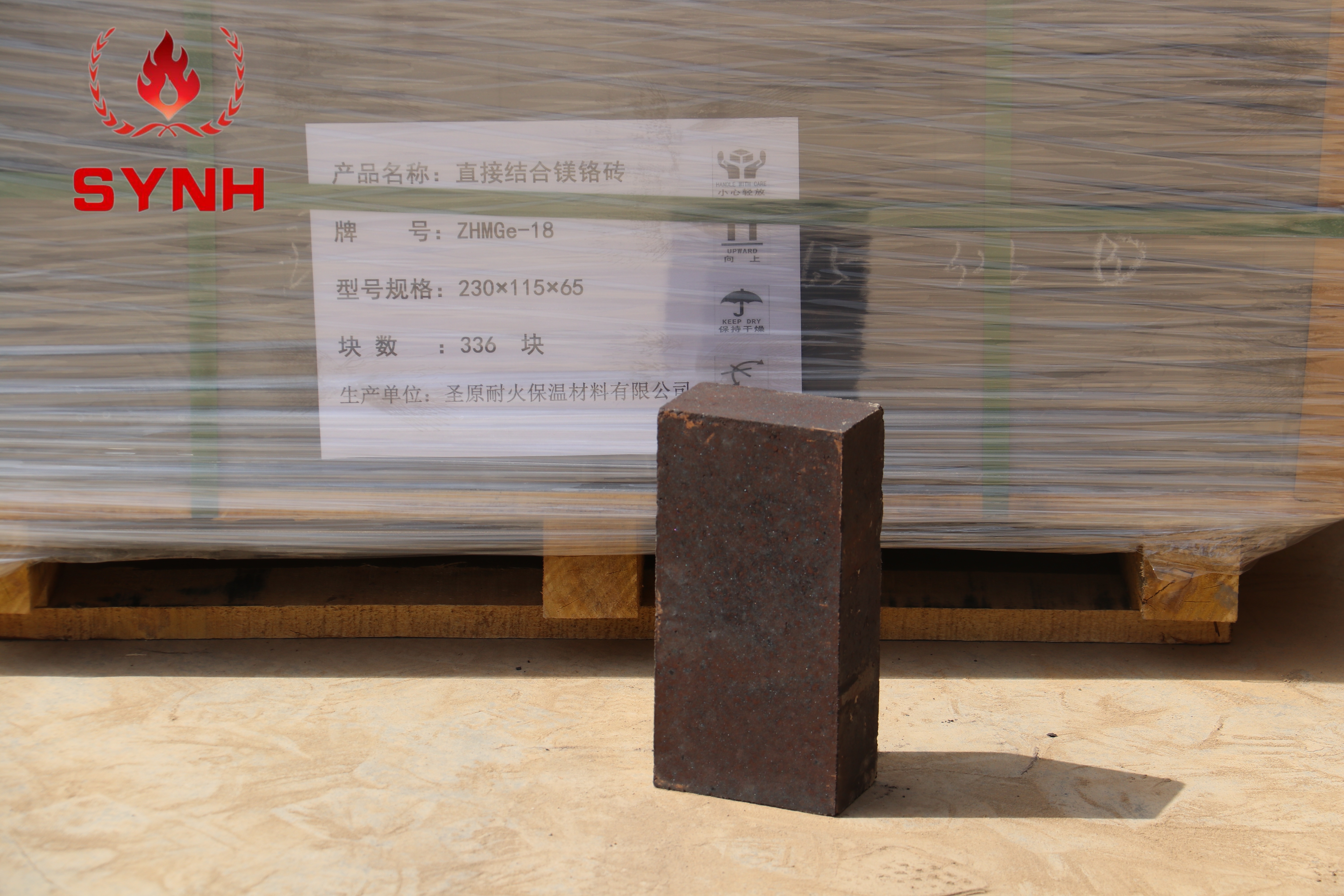

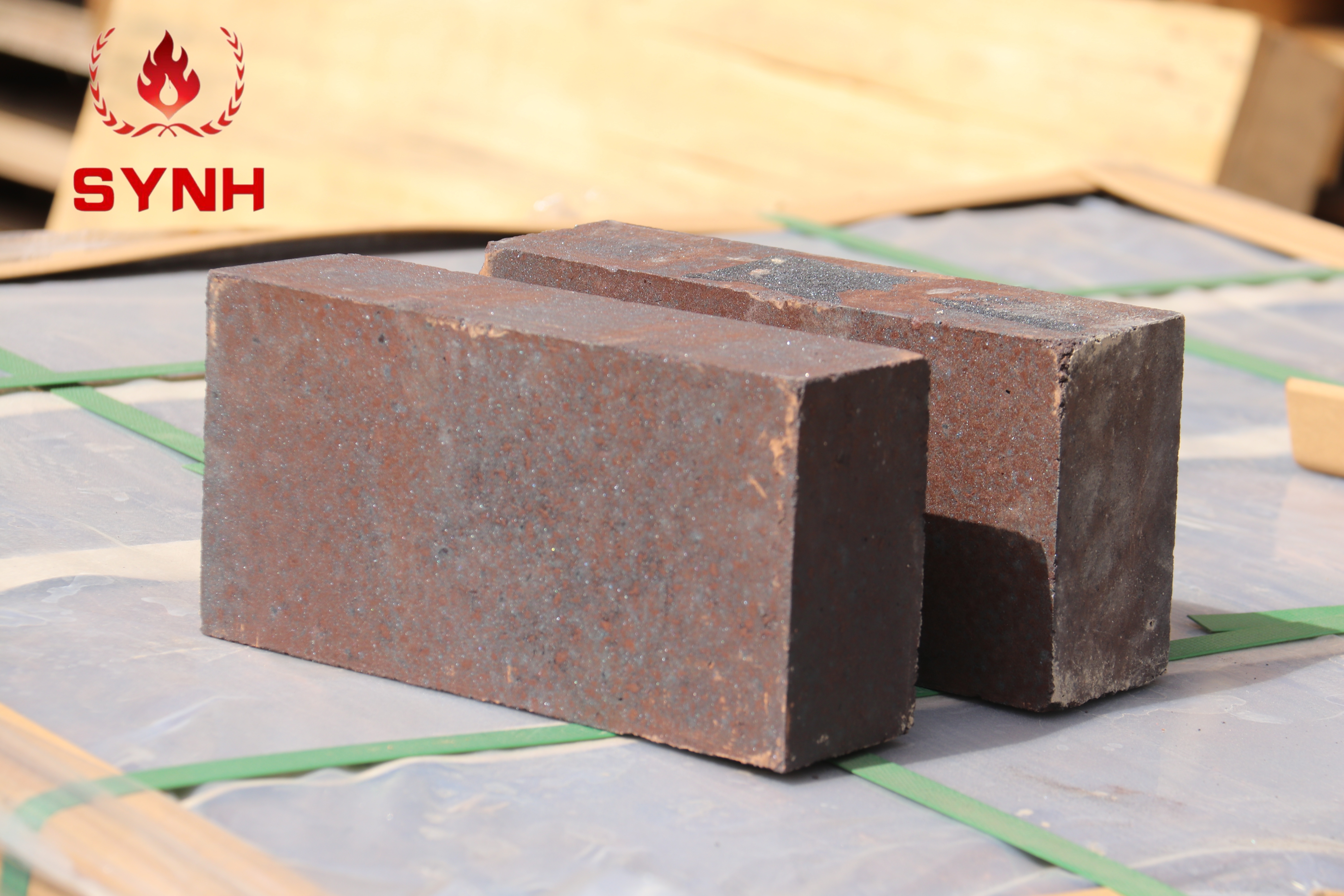

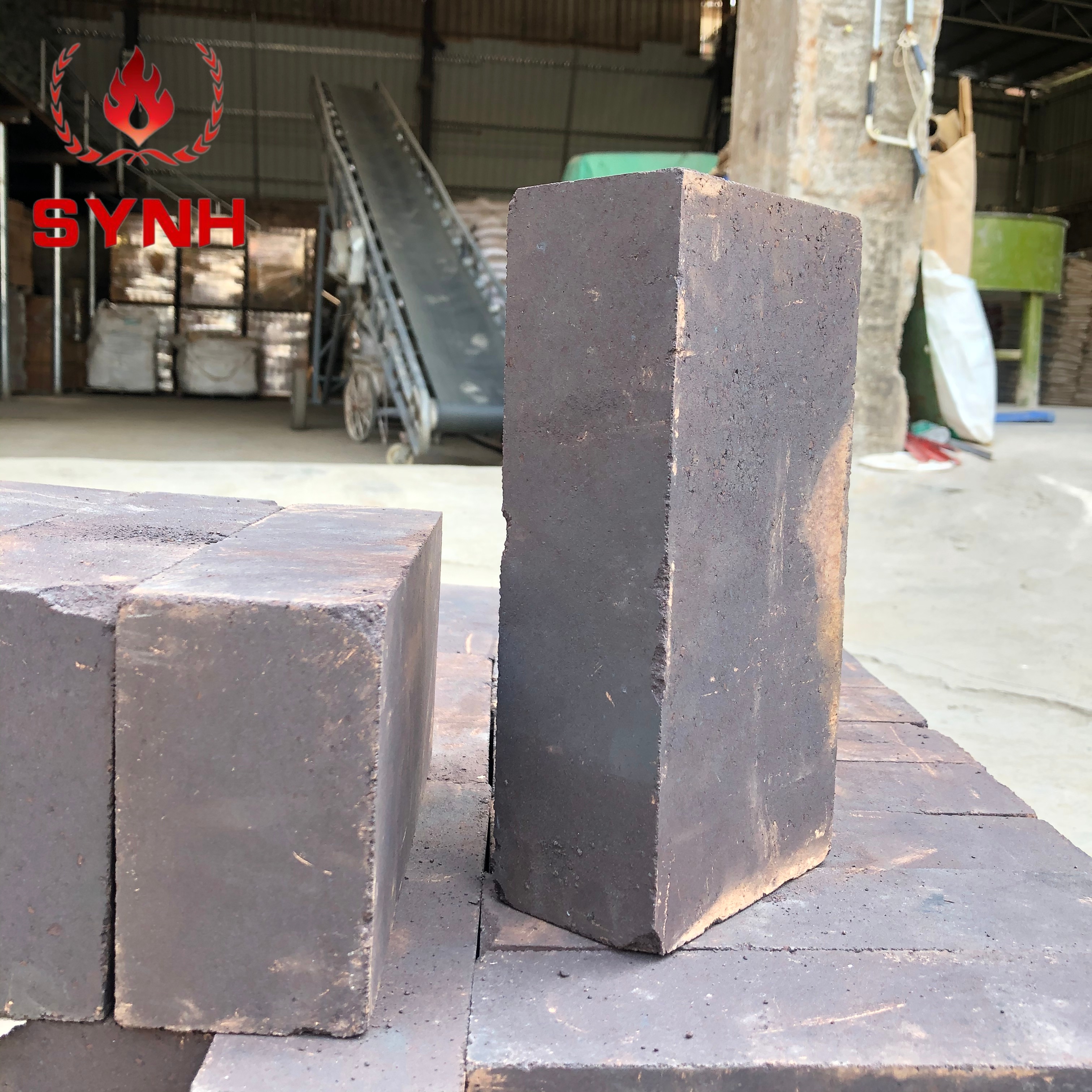

在产品选型方面，我们推荐使用高纯直接结合镁铬砖。该镁铬砖以高纯电熔镁砂与铬精矿为原料，经高压成型和高温烧结（≥1700℃），具有以下定制化特征：
l 优化Cr₂O₃含量（10%-12%），在保证抗侵蚀性的同时避免过度脆化；
l 引入微孔基质设计，降低碱盐渗透深度；
l 添加复合矿化剂，提高镁铬砖的直接结合率（≥85%），增强抗热震稳定性。
在技术支持方面，我们提供三项配套服务：
1. 窑内工况诊断：基于客户入窑物料成分、燃料类型及协同处置方案，模拟过渡带温度场与碱硫分压，准确匹配镁铬砖牌号。
2. 砌筑工艺优化：推荐“错缝砌筑+锁砖钢板准确控制”方案，避免环向应力集中；在变形较大区域辅以可压缩垫层，吸收筒体椭圆度变化。
3. 烘窑与挂窑皮指导：提供升温曲线建议，并在投产初期指导风、煤、料配合，加速形成致密稳定的过渡带窑皮，保护镁铬砖本体。
通过这一专用镁铬砖方案，客户无需频繁更换不同材质的砖种，亦无需对窑结构做大规模改造，即可显著延长水泥行业回转窑过渡带的使用寿命。
以华北某5000t/d水泥生产线为例，该线协同处置市政污泥及废轮胎，原用普通镁铝尖晶石砖在水泥行业回转窑过渡带平均寿命仅5-6个月，红窑风险高。采用圣原专用镁铬砖解决方案后，取得如下效果：
l 使用寿命延长：水泥行业回转窑过渡带寿命提升至12-14个月，较之前延长130%以上，减少1次停窑中修。
l 热震稳定性提升：镁铬砖在50次模拟热循环（1100℃⇌风冷）后，残余强度保持率达82%，而原用砖仅61%。
l 碱侵蚀深度降低：使用9个月后取样分析，镁铬砖的碱渗透层厚度≤8mm，较行业平均水平（15-20mm）降低50%以上。
l 综合成本下降：折算吨熟料耐火材料成本由2.8元降至1.7元，降幅约39%；同时避免两次非计划停窑造成的产量损失（约2400吨熟料）。
此外，该水泥行业回转窑过渡带专用镁铬砖在挂窑皮稳定性、抗机械剥落等方面均获得客户生产部门认可，目前已在该集团多条生产线推广使用。
水泥行业回转窑过渡带的工况正在随协同处置工艺持续升级，传统耐火材料已难以匹配。圣原耐材深耕高温工业十余年，专注为水泥行业回转窑过渡带提供高可靠性的镁铬砖定制方案。如果您正面临过渡带寿命短、红窑频发、成本高等问题，欢迎联系我们获取一对一的工况诊断与产品选型建议。您也可以申请镁铬砖样品及试用砌筑方案，我们提供全程技术跟踪服务。
