2026年 高铝砖选型指南，看完这篇不踩坑

在钢铁冶炼、水泥回转窑、玻璃熔窑等高温工业场景中，高铝砖凭借优异的耐高温、抗侵蚀性能，成为保障设备稳定运行的核心材料。高铝砖选型的科学性，直接决定窑炉使用寿命、生产安全性与综合成本。不少采购及技术人员因对产品性能、工况适配性认知不足，选型时易踩坑。本文结合2026年行业标准与实际应用经验，梳理高铝砖选型全流程要点，帮你准确避坑、选对产品。

一、选型误区：高铝砖选型常见3大陷阱

高铝砖选型误区一：过度追求Al₂O₃含量，忽视工况适配。部分用户认为Al₂O₃含量越高越好，盲目选用高等级砖，不仅增加采购成本，还可能因高铝砖热震稳定性略差，在频繁启停的窑炉中易开裂。

误区二：混淆耐火度与使用温度，高温场景错配普通砖。将耐火度1770℃的三级高铝砖，用于1400℃以上高温负荷部位，导致砖体软化变形、炉衬渗漏。

误区三：忽视辅材适配性，耐火泥选择不当。选用与高铝砖材质不匹配的耐火泥，高温下两者收缩率差异大，引发砖缝开裂，成为侵蚀隐患，这也是很多用户选型后出现故障的隐形原因。

二、选型标准：高铝砖选型5大核心标准

高铝砖选型需紧扣5大核心标准，实现性能与工况的准确匹配，避免选型失误。

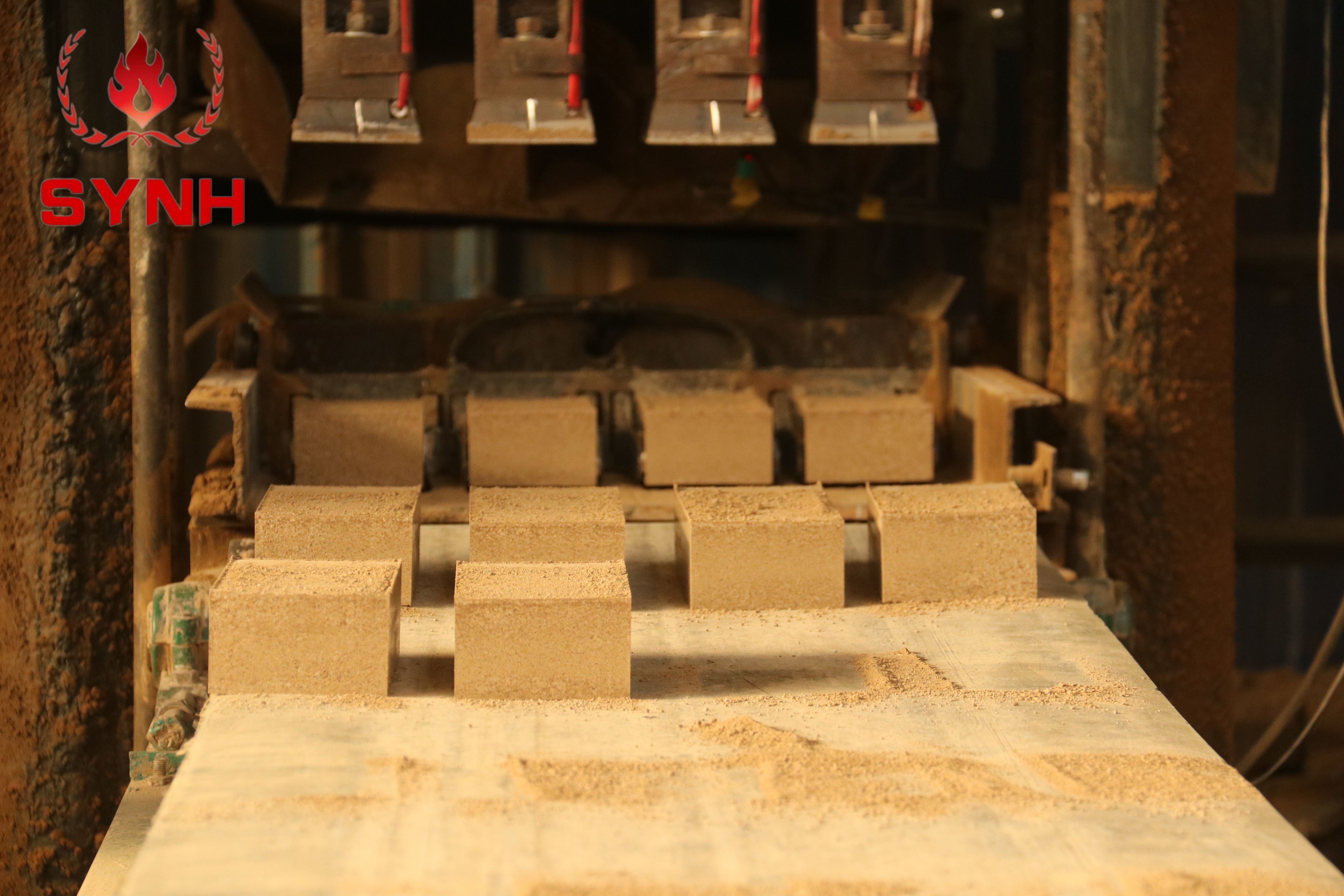

一，化学成分标准：核心看Al₂O₃含量，48%-60%为三级、60%-75%为二级、75%以上为一级，含量越高，耐高温、抗侵蚀性越强，同时需控制Fe₂O₃等有害杂质含量。

二，耐火度与使用温度：耐火度需≥1770℃，一级砖长期使用温度≥1400℃，二级砖1200-1400℃，三级砖≤1200℃。

三，物理性能：体积密度≥2.3g/cm³，常温耐压强度≥50MPa，确保结构致密、不易破损。

四，抗热震性：1100℃水冷≥5次，应对窑炉启停温度骤变不开裂。

五，尺寸精度与外观：砖体无缺角、裂纹，尺寸偏差符合行业标准，避免影响砌筑质量，这是高铝砖选型易忽视却至关重要的一点。

三、产品对比：3类主流高铝砖优缺点及适用场景

高铝砖选型的核心是匹配对应等级产品，市场主流高铝砖按Al₂O₃含量分为一级、二级、三级，三者性能、成本差异显著，客观对比如下，助力准确高铝砖选型。

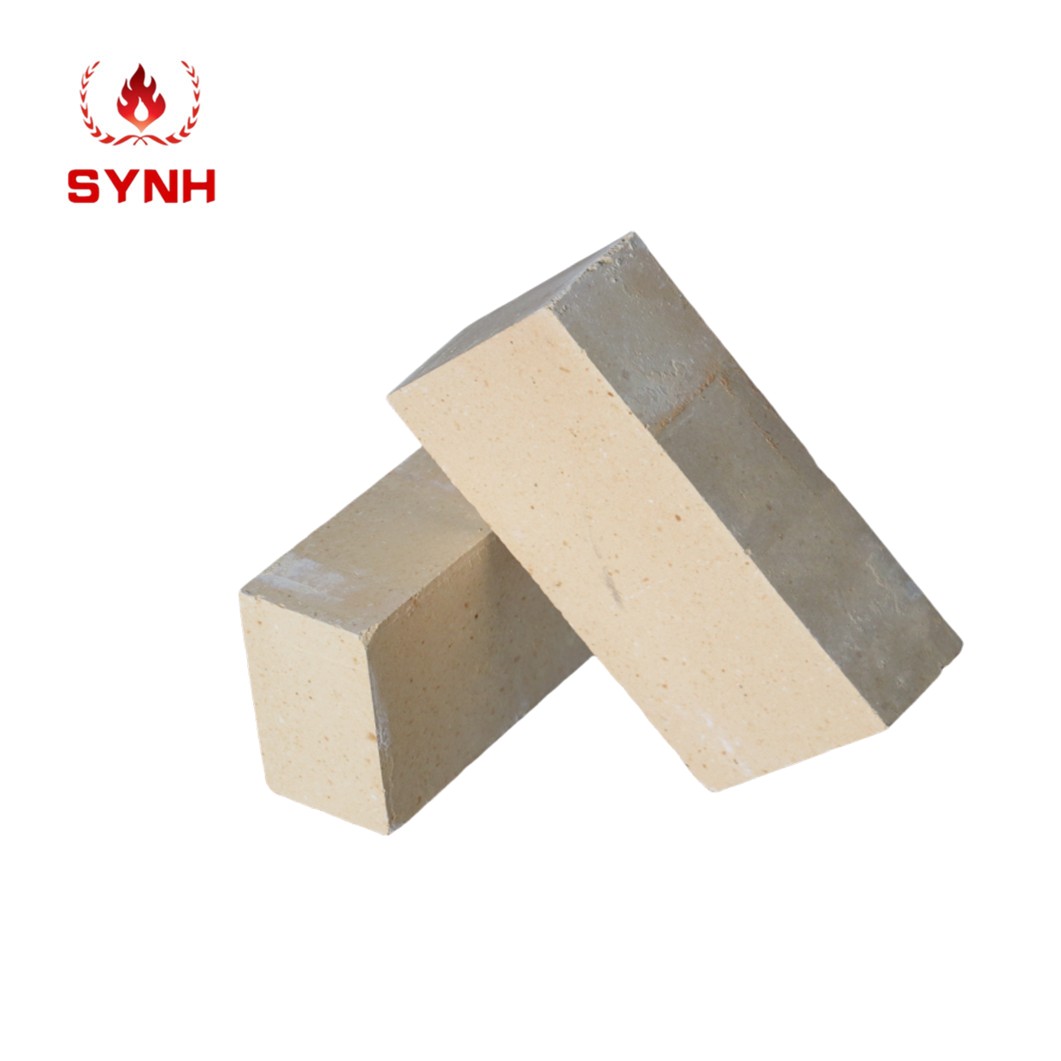

1. 一级高铝砖：优点是耐高温（长期≥1400℃）、抗侵蚀抗冲刷强，结构致密、寿命长；缺点是价格高（约为三级2.2-2.8倍），抗热震性略差。适用场景：钢铁高炉、玻璃熔窑核心、锅炉主炉膛等高温高负荷工况，高铝砖选型中高温关键部位优选。

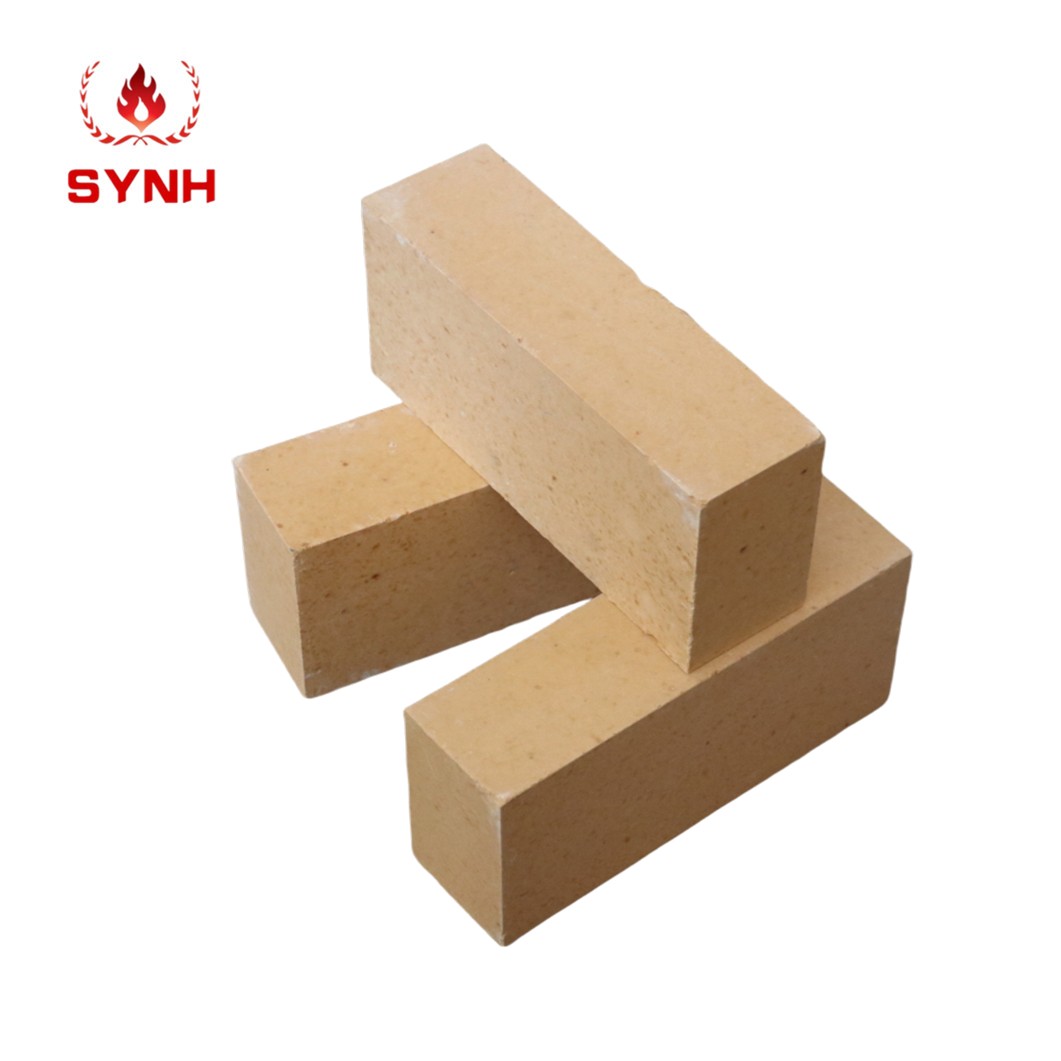

2. 二级高铝砖：优点是性能均衡、性价比高，长期使用温度1200-1400℃，抗热震性优于一级，通用性强；缺点是高温性能不及一级。适用场景：水泥回转窑、陶瓷窑烧成带、热风炉高温段等中高温常规工况，是高铝砖选型中应用最广泛的等级。

3. 三级高铝砖：优点是价格低、抗热震性好，采购成本低；缺点是耐高温（≤1200℃）、抗侵蚀能力弱，寿命较短。适用场景：窑炉低温段、烟道、烟囱内衬等低侵蚀低负荷工况，高铝砖选型中追求成本控制时优先选用。

四、推荐方案：按需定制高铝砖选型方案

结合不同工况需求，给出准确高铝砖选型推荐，兼顾性能与成本，适配各类工业场景。

1. 中低温通用场景（≤1200℃，低侵蚀）：优先选三级普通烧结高铝砖，性价比突出，适配热风炉、烟囱内衬、窑炉低温段，降低采购成本。

2. 中温常规场景（1200-1400℃，温度波动大）：推荐二级普通烧结高铝砖，性能均衡，抗热震性好，适合陶瓷窑、水泥回转窑预热带、冷却带等常规工况。

3. 中高温高侵蚀场景（1300-1500℃，熔渣/烟气冲刷）：选用低气孔高铝砖，抗侵蚀、抗冲刷能力强，适配玻璃熔窑、高炉等核心部位，减少更换频次。

4. 中温高磨损场景（≤1300℃，酸性环境）：选用磷酸结合高铝砖，抗剥落、耐磨损，适配化工反应炉、电炉顶，兼顾施工效率与使用效果。

5. 高温关键场景（≥1400℃）：选用一级烧结高铝砖，Al₂O₃含量≥75%，耐高温、强度高，适配锅炉主炉膛、钢铁冶炼核心内衬。

五、结尾：获取个性化高铝砖选型建议

如果你的项目有具体工况参数，或面临特殊使用难题，建议及时咨询专业客服。我们拥有多年耐火材料行业经验，可根据你的窑炉类型、工作温度、工况环境，一对一分析需求，提供免费的个性化高铝砖选型方案与技术指导，帮你准确匹配产品，避免选型失误，降低综合成本，保障设备长期稳定运行。
