硅酸铝散棉的两大痛点，困扰了无数高温隔热用户

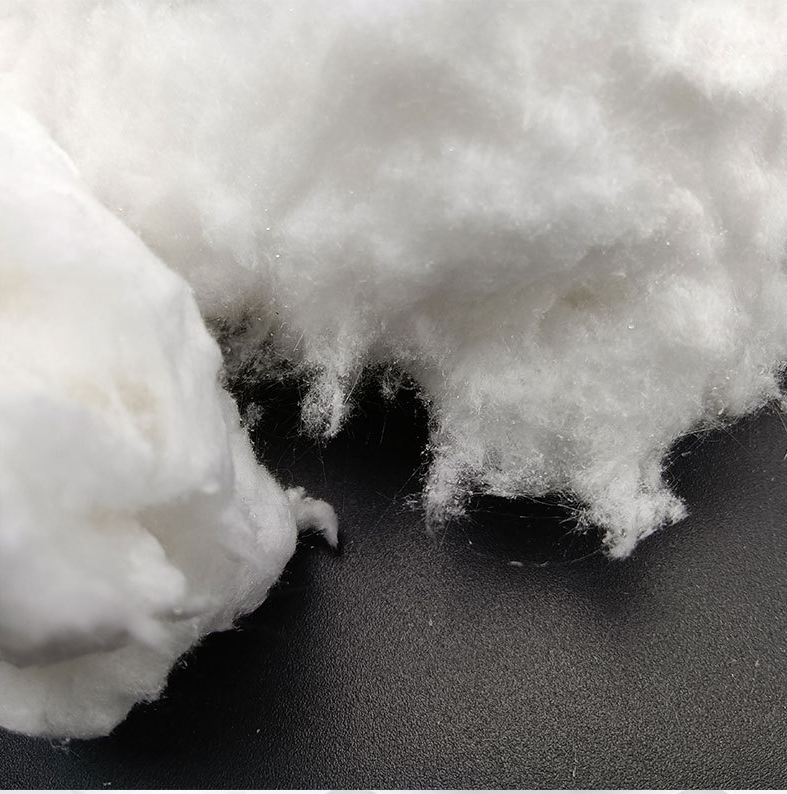

硅酸铝散棉是工业窑炉、热力管道、高温设备常用的隔热主材，质地轻便结实，耐高温、散热慢，化学性质稳定，石油、电力、冶金、陶瓷建材等行业都经常用到。

实际施工使用里，不少厂家都会碰到两个常见问题：材料扛不住高温，还容易掉渣。

耐热性差的话，长期高温环境下材料会收缩开裂、粉化破损，保温效果直接失效。设备外表温度偏高，热量白白损耗，生产成本也跟着增加。

掉渣不仅弄脏作业现场，还容易堵塞设备，影响成品质量，情况严重还会带来安全风险。

行业数据显示，高温隔热相关故障里，超三成都是因为棉料选错、品质不合格或是施工不到位造成。那到底是什么原因造成耐热差、掉渣多？又要怎么靠谱解决这两个常见问题



一、原因分析：导致耐温不够和掉渣严重的3个核心原因

经过对多个行业客户的跟踪调研和对生产工艺的深入分析，我们认为，硅酸铝散棉出现耐温不够、掉渣严重的问题，主要源于以下3个核心原因：



1. 杂质含量太高，导致使用温度大幅降低

硅酸铝散棉的耐火性能，主要取决于其化学成分中的Al₂O₃和SiO₂含量，以及Fe₂O₃、Na₂O等杂质的含量。杂质含量越高，材料的耐火度就越低。



国家标准GB/T 3003-2017规定，普通硅酸铝散棉的Al₂O₃含量应≥45%，Fe₂O₃含量应≤1.0%。但部分低价产品为了降低成本，使用低品位原料，Fe₂O₃含量甚至超过2.0%，导致实际使用温度比标称值低100-150℃。用户按照标称温度使用，结果自然“耐温不够”。



2. 渣球含量过高，导致掉渣严重、隔热性能下降



渣球是指硅酸铝散棉中未纤维化的颗粒状物质。渣球含量越高，产品的柔韧性越差，在高温气流冲刷或振动环境下，渣球会从纤维中脱落，形成“掉渣”现象。



根据行业标准，普通级硅酸铝散棉的渣球含量（粒径＞0.25mm）应≤15%，高纯度产品可控制在5%以下。而劣质产品的渣球含量甚至超过25%，掉渣问题自然无法避免。渣球不仅影响使用环境，还会降低隔热层的整体致密性，导致热量散失增加15%-20%。



3. 生产工艺落后，纤维直径不均匀、强度不足



硅酸铝散棉的生产工艺主要有电阻炉熔融法和电弧炉熔融法。先进的工艺能够控制纤维直径在2-4μm范围内，纤维长度均匀，抗拉强度高。而落后工艺生产的纤维，直径分布宽（1-8μm），短纤维和粗纤维比例高，整体强度差，在高温下容易断裂、粉化，加速掉渣和耐温衰减。



二、解决方案：硅酸铝散棉耐温+掉渣问题的3种解决方案

针对以上3个核心原因，我们总结了3种有效的解决方案。用户可以根据自己的使用温度、工况条件和预算，选择合适的方案。

方案一：合理选型 根据实际使用温度选择对应牌号（普通型/高纯型/高铝型/含锆型） ＜1000℃ 低 中等

方案二：更换高品质产品 选择低杂质、低渣球含量的优质硅酸铝散棉 1000-1300℃ 中等 良好

方案三：复合结构设计 采用多层复合隔热结构，不同温度区间使用不同材料 ＞1300℃ 较高

方案一：合理选型，避免“大材小用”或“小材大用”



很多用户对硅酸铝散棉的牌号和适用温度不了解，要么选便宜的低端产品用在高温工况，要么所有部位都用高端产品造成浪费。



正确的做法是：根据实际使用温度，选择对应的产品牌号：



普通型（Al₂O₃ 45%-48%）：长期使用温度≤900℃



高纯型（Al₂O₃ 48%-52%）：长期使用温度≤1050℃



高铝型（Al₂O₃ 52%-55%）：长期使用温度≤1200℃



含锆型（Al₂O₃ 35%-40%，ZrO₂ 15%-17%）：长期使用温度≤1350℃



选型对了，百分之八十的耐温问题就能得到解决。



方案二：换成更高品质的产品，从源头上去解决问题



如果选型正确但仍然出现耐温不够、掉渣严重，说明产品的品质有问题。建议选择符合以下指标的高品质硅酸铝散棉：



化学纯度：Fe₂O₃ ≤ 0.5%，Na₂O+K₂O ≤ 0.5%



渣球含量：粒径＞0.25mm ≤ 8%，粒径＞0.15mm ≤ 15%



纤维直径：2-4μm，均匀一致



分类温度：比实际使用温度高100-150℃的安全余量



高品质产品虽然单价略高，但是使用寿命延长1-2倍，综合成本反而更低。



方案三：复合结构设计（90%的人都不知道的进阶方案）



对于使用温度超过1300℃的极端工况，单一硅酸铝散棉已经难以满足要求。这时候可以采用复合隔热结构设计：



热面层：使用含锆型硅酸铝散棉或更高等级的多晶莫来石纤维棉（耐温1400-1600℃）



背温层：使用高纯型或高铝型硅酸铝散棉（耐温1000-1200℃）



外层：使用普通型硅酸铝散棉或岩棉（耐温＜800℃）



这种复合结构利用不同材料的温度梯度优势，既保证了热面的耐温性能，又降低了整体成本。更重要的是，多层结构可以有效抑制纤维脱落，掉渣问题大幅改善。





三、圣原耐材在硅酸铝散棉应用中的经验和数据

    我们深耕耐火保温行业多年，在硅酸铝散棉使用上积攒了不少实战经验，分享几点实用心得。

严把供货筛选关口

每一批到货都会逐项抽检，重点核对氧化铝、氧化铁、渣球占比以及纤维粗细，四项参数全部合格，才会投入使用。

全程质量可溯源

所有出货产品都标注专属批次编号，原料出处、生产时间、检测记录都能一一查询。客户有任何问题，我们都会 24 小时快速对接处理。



四、结语



硅酸铝散棉的耐温不够和掉渣问题，根源在于杂质含量高、渣球含量高、生产工艺落后。通过合理选型、更换高品质产品或采用复合结构设计，完全可以解决这些问题。



如果您正在被硅酸铝散棉的耐温或掉渣问题困扰，或者不确定自己的工况应该选择什么牌号，欢迎关注我们的公众号，一对一技术咨询（我们的工程师将为您提供免费选型建议）



本文由AI辅助生成，圣原耐材技术部审核发布
