关于粘土砖的 10 个常见问题解答

一、问题汇总

在日常技术对接、客户咨询及窑炉检修过程中，我们收集了大量用户关心的粘土砖常见问题。多数采购、施工人员对粘土砖的温度参数、适配工况、使用寿命、选型区别等内容存在疑问。本文整理行业高频的10个粘土砖常见问题，用工厂实操经验统一解答，帮助大家彻底弄懂粘土砖选型与使用要点。

二、问题解答

1、粘土砖的使用温度是多少？ 常规粘土砖分为三级、二级、一级规格，使用温度有所区别。三级粘土砖长期使用温度≤1000℃，二级可达1100℃，一级粘土砖稳定使用温度在1200℃左右，短期耐高温可小幅上浮，不建议长期超温运行，避免砖体开裂剥落。

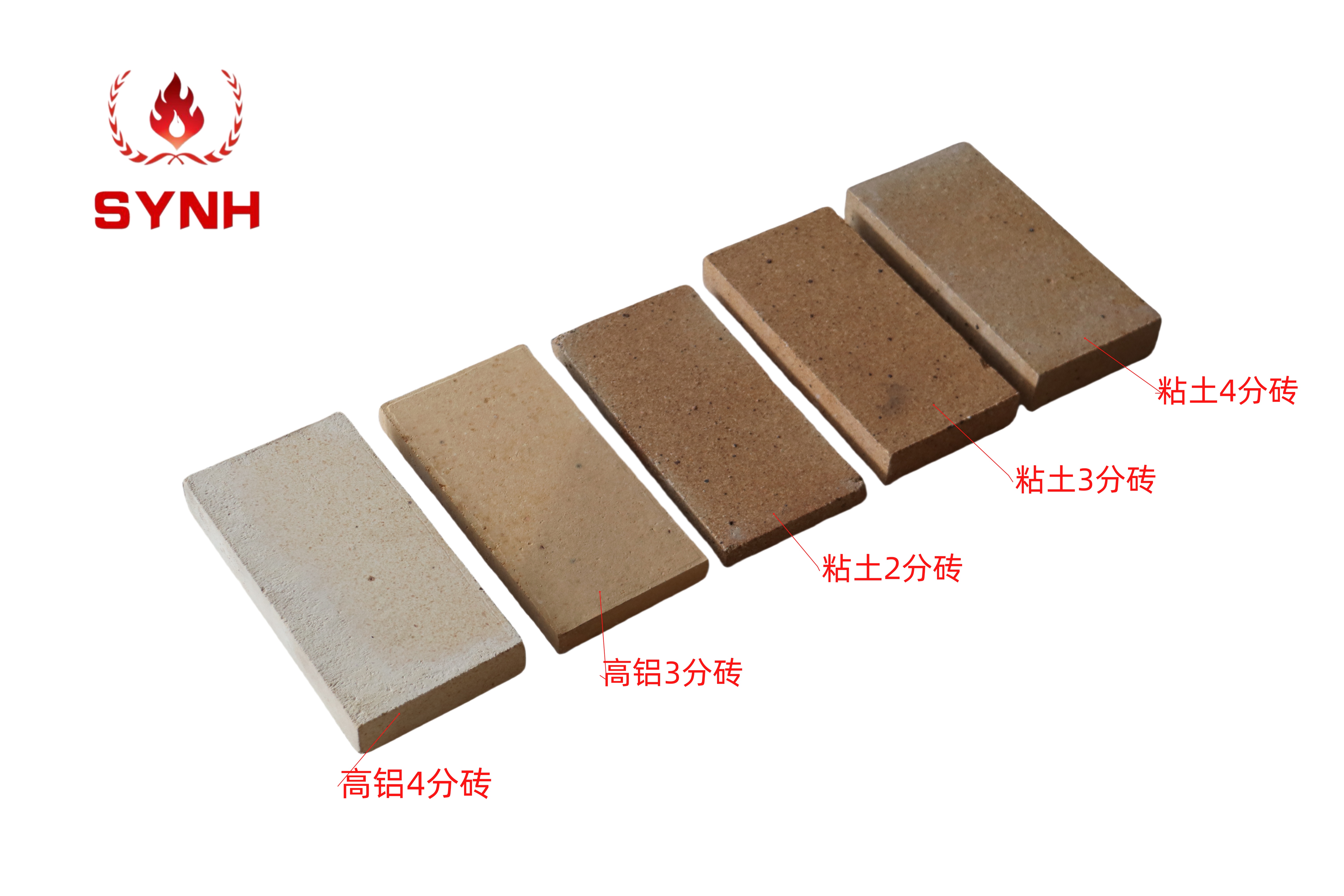

2、粘土砖和高铝砖有什么核心区别？ 两者核心差异在铝含量与耐高温性能，也是大家最常咨询的粘土砖常见问题。粘土砖铝含量低、性价比高、抗热震性好，适配中低温工况；高铝砖铝含量更高、耐高温抗侵蚀更强，但价格更高、热稳定性略差，适合高温窑炉场景。

3、粘土砖能不能耐酸碱腐蚀？ 粘土砖属于弱酸性耐火材料，耐酸性烟气、粉尘腐蚀效果较好，适配多数锅炉、烟道酸性工况。但它不耐强碱性炉渣、碱蒸汽腐蚀，在水泥窑强碱工况中长期使用，会出现酥松、脱落、侵蚀破损等问题。

4、粘土砖的使用寿命大概多久？ 使用寿命主要看工况温度、启停频次和介质环境。常规稳定低温工况下，粘土砖可使用2-3年；温度波动大、频繁启停、有轻微冲刷的工况，使用寿命会缩短至1-2年，超温使用会大幅降低服役周期。

5、轻质粘土砖和重质粘土砖怎么选？ 重质粘土砖密度高、强度大、耐冲刷，用于窑炉内衬、火焰接触层；轻质粘土砖保温性能好、重量轻、不耐磨，仅用作保温隔热层，不可直接接触火焰和物料冲刷，选型时需区分功能场景。

6、粘土砖施工需要专用耐火泥吗？ 需要配套同材质粘土耐火泥砌筑，这是容易忽略的粘土砖常见问题。专用耐火泥热膨胀系数与砖体一致，高温下贴合紧密、不易开裂。若混用普通水泥砂浆，高温会快速开裂脱落，造成炉衬漏热、破损。

7、粘土砖高温会不会变形、收缩？ 合格国标粘土砖重烧线变化率控制在±1.5%以内，正常工况下体积稳定。但长期超温、局部过热或炉温骤冷骤热，会出现轻微收缩、缝隙变大，严重时会产生变形、开裂、掉块等故障。

8、潮湿的粘土砖可以直接砌筑使用吗？ 不建议直接砌筑投产。受潮粘土砖内部含水，直接升温会快速汽化膨胀，导致砖体开裂、炉衬空鼓。施工前需自然晾干或低温烘烤，彻底排干水分后，再进行砌筑和升温烘炉作业。

9、哪些窑炉设备适合用粘土砖？ 粘土砖适配1200℃以内的各类工业热工设备，包含小型锅炉、热风炉、烟道、烟囱、陶瓷窑预热带、烘干窑等中低温设备。高温核心炉膛、强腐蚀工况，不建议使用粘土砖，需更换高等级耐火材料。

10、粘土砖冬季施工需要注意什么？ 冬季低温环境下，砌筑用耐火泥易受冻失效，砖体温度过低也会影响粘结效果。施工环境温度需保持5℃以上，做好保温防冻，砌筑完成后禁止快速升温，需低速梯度烘炉，防止炉衬开裂。

三、欢迎补充讨论

以上就是我厂技术部整理的10个高频粘土砖常见问题，覆盖选型、施工、使用、养护等核心场景，基本解决大部分用户的日常疑问。如果大家还有工况适配、施工难题、产品定制等个性化问题，欢迎在评论区留言、关注，我们会定期整理、专业解答。
